问题详细描述

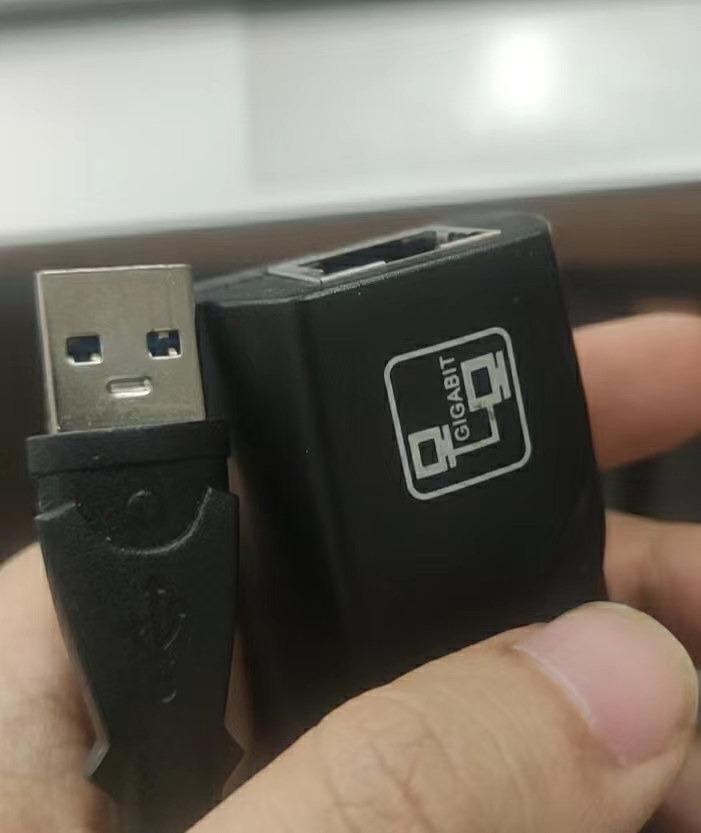

​ 嵌入式课程中，本人使用Vmware虚拟机运行Ubuntu22.04操作系统，无法与开发版ping通，导致后续实验无法进行。本人的使用的轻薄本没有直接的网线接口，使用的usb转接口连接网线。

9bcddc0a6497ba4c8a9889f6a3c1e9e

一、确保win10电脑与VMware有关的服务处于开启状态

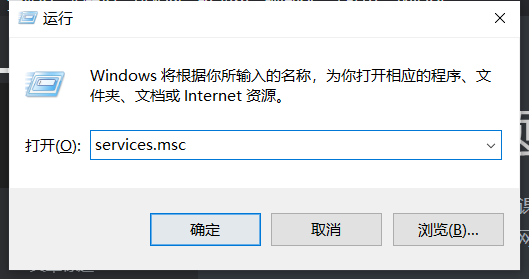

​ 在win10系统中使用【win+r】快捷键，输入services.msc，进入管理win10服务的平台

image-20230313183818115

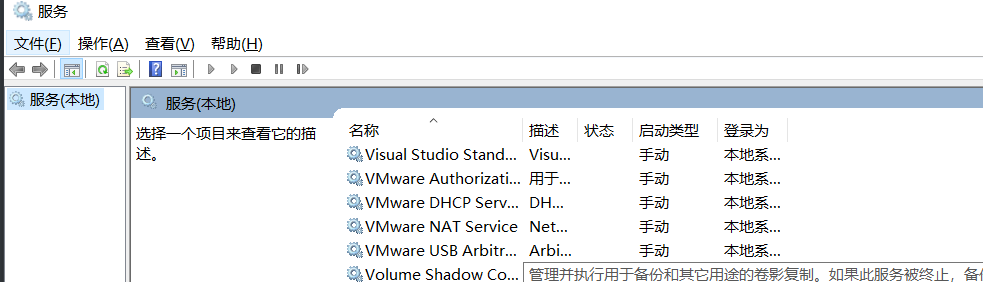

​ 在列表中找到以VMware为开头的服务，查看状态，如果处于关闭状态则将其启动。

image-20230313184009878

二、插入网线，将WLAN与网线共享网络，使电脑可以识别网线为网卡

一般外设接入电脑后，如果Vmware虚拟机处于开启状态，会弹出窗口询问接入主机还是接入虚拟机，插入网线后，我们选择接入主机而不是虚拟机，（连接开发板的数据线需要接入虚拟机）

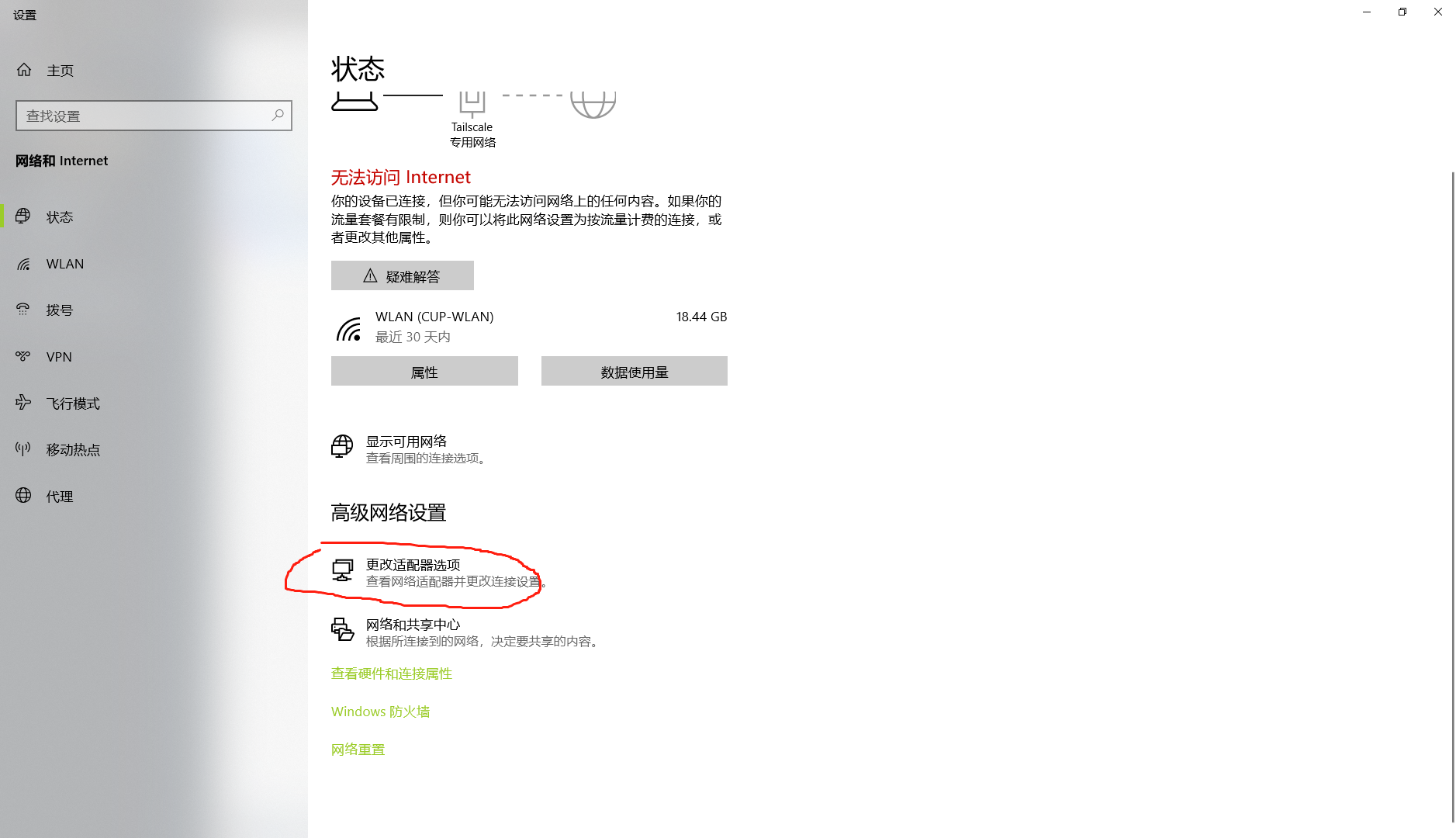

找到win10状态栏中的网络图标（平常连接WiFi的地方），鼠标右键选择打开”网络和Internet”设置，在高级网络设置中，选择更改设配器选项，

image-20230313184707143

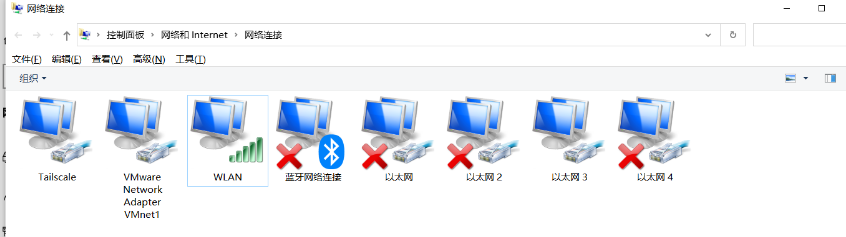

进入到网络连接界面，本人的笔记本使用WLAN连接WiFi，以太网3（）是开发板与笔记本连接的网线（如果不确定是哪个，可以反复插拔观察确认），所以我们需要将WLAN与以太网3进行网络共享。

image-20230313185750049

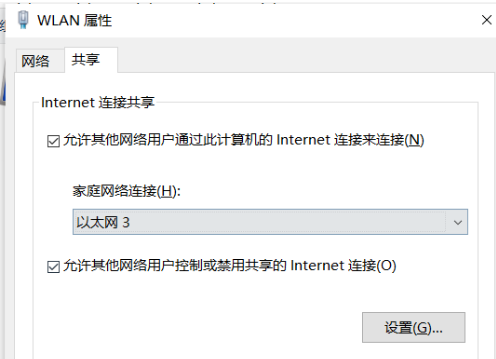

鼠标右键WLAN，选择属性，共享，勾选*允许其他网络用户通过此计算机的 Internet 连接来连接(N)*，在下拉选项中选择以太网3（根据自己的电脑情况进行灵活变更），点击确定。

image-20230313185314154

确定之后，可以看见网络连接界面以太网3下面如同WLAN一样，多出了一行字母，倘若看不见，就切换查看模式为平铺，本人的电脑显示为Realtek USB GbE Family Controller，我们后面需要用到这串字符。

三、修改Vmware的网络设置

修改网络适配器选项

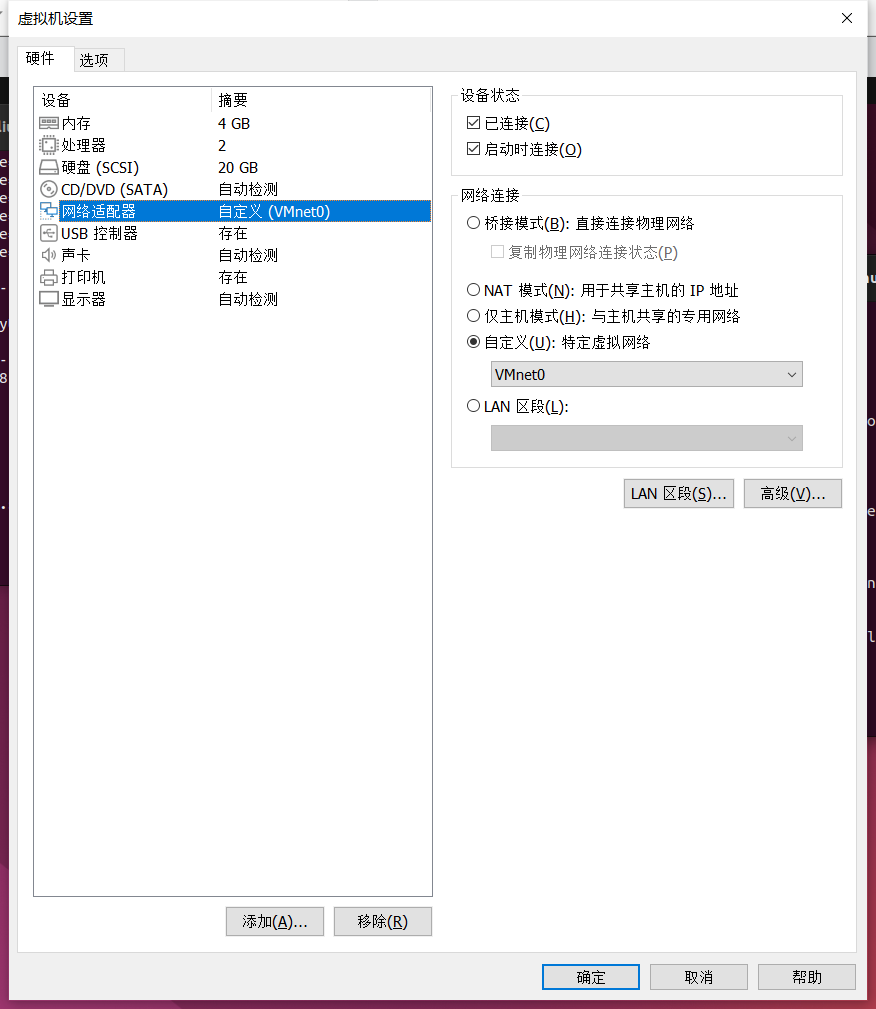

打开Ubuntu后在Vmware上方的菜单栏中选择虚拟机（M），设置，硬件，在列表中选择网络适配器，自定义选择VMnet0，选择确定

image-20230313191353577

修改虚拟网络编辑器

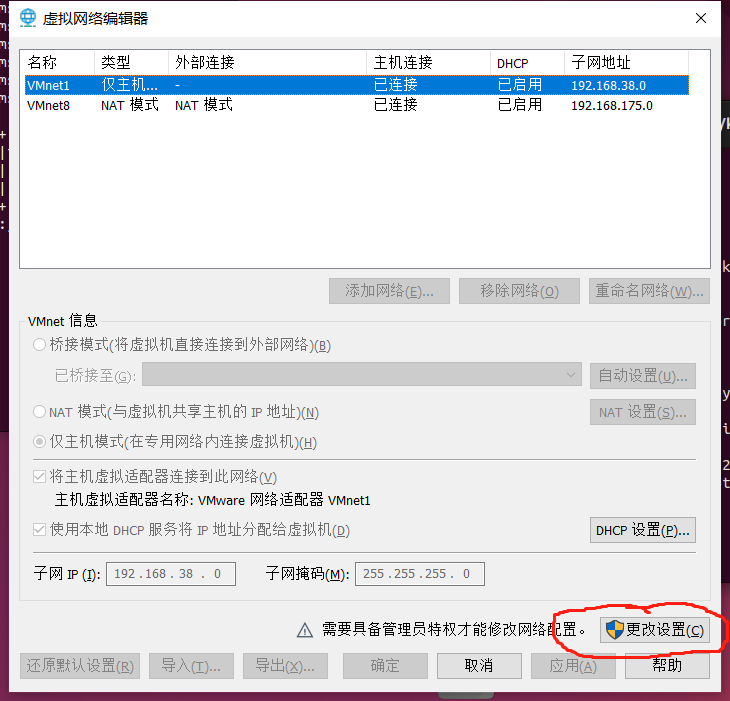

在Vmware菜单栏中，选择编辑，虚拟网络编辑器，点击更改设置

image-20230313191517621

授予管理员权限后，会多出来VMnet0，选择模式为桥接模式，并与网线网卡，即上文的Realtek USB GbE Family Controller（不同人可能是不同的名）相桥接，确定。

四、开发板与虚拟机互ping

修改开发板与虚拟机的ip地址为同一网段，相互ping ip地址

**ifconfig**为Linux系统查看ip地址的指令

**ifconfig+网卡名（eth0）+ip地址**为修改系统ip地址的指令

将开发板与虚拟机的ip地址修改到同一网段，例如（192.168.137.10与192.168.137.20）

ping+ip地址，检测当前机器能否与目标ip相连通

成功ping通，但是返回(DUP!) （没有出现该状况请忽略）


重新打开服务控制平台（win+r 输入services.msc），找到Routing and Remote Access服务，将其关闭（本人原本这服务处于禁止运行状态，但我将其启动并再次关闭后互ping也变正常），重新互ping，不再返回错误信息。


其他错误

检测不到开发板的USB串口

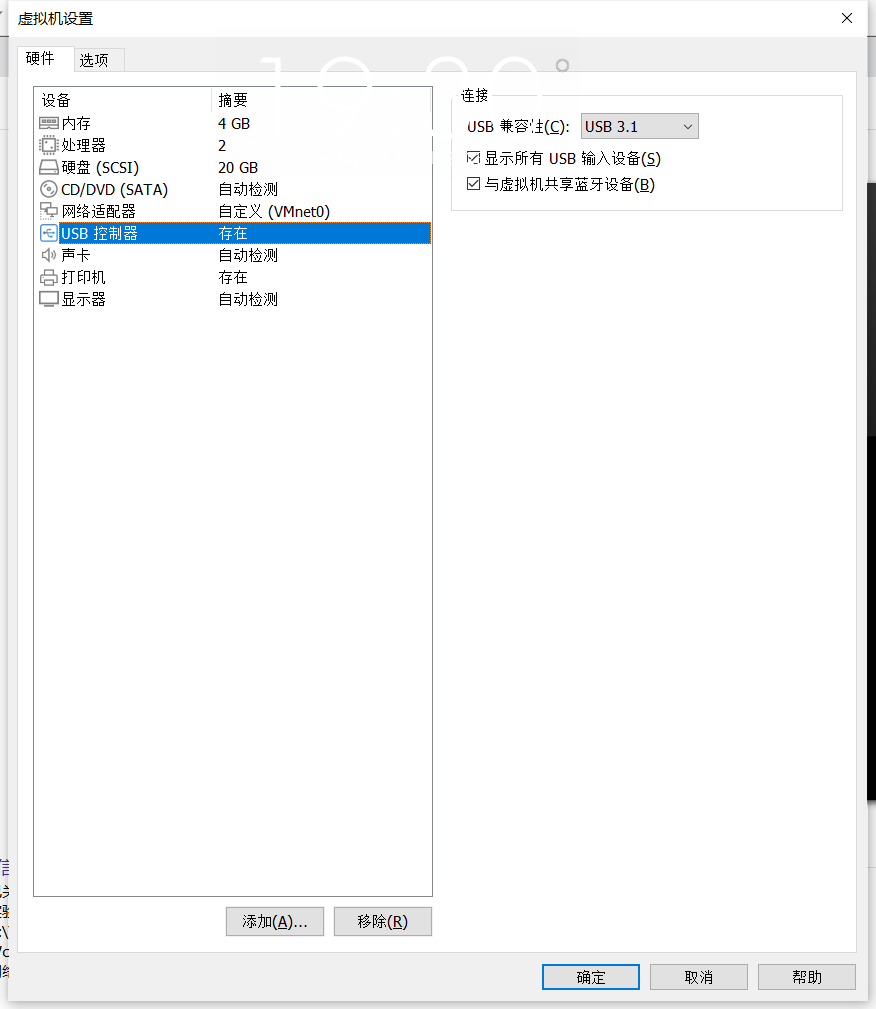

确保虚拟机的USB设置如下图所示

image-20230313193040437
